Päikese fotogalvaaniline (PV) süsteem on ühendatud komponentide komplekt, mis koosneb PV -moodulitest, päikeseenergia muundurist ja eelarvamusest - {- süsteemis (BOS), mis suudab genereerida ja salvestada päikeseenergia genereerimist. PV -süsteemis optimaalse efektiivsuse saavutamine nõuab arvukate tegurite optimeerimist ning komponentide funktsionaalsuse ja konfiguratsiooni mõistmist. Lisaks on PV -süsteemi pikaealisuse tagamiseks üliolulised seiretehnikate ja usaldusväärsete insenerimeetodite valdamine. Siin on 8 erinevat tarkvara päikeseenergia fotogalvaaniliste süsteemide kujundamiseks.
1 Homer Pro - Homer Energy, USA
2 PV F - diagramm - F - Diacle tarkvara, USA
3 PVPLANNER - Solargis, Slovakkia
4 Pvsyst - Pvsyst SA, Šveits
5 Retcreen - loodusvarad Kanada, Kanada
6 System Advisor Model (SAM) - riiklik taastuvenergia labor (NREL), USA
7 Solar Pro - Laplace Systems, Jaapan
8 Heliskoop - Aurora Solar, USA
Nende programmide võrdlusi on tehtud selleks, et teha kindlaks, kui head on päikeseenergia PV energiasüsteemide kujundamisel ja simuleerimisel. Analüüs on tehtud keskendudes ainult SPV võimsusele ja seega programmid, mis simuleerivad muid taastuvenergia allikaid, näiteks tuul, biomass jne, ei pruugi tingimata rohkem eelistada. Artikli lõpus on esitatud autori individuaalsel katsel kasutada neid programme pidevate projektiparameetrite alusel. On kaalutud järgmisi kriteeriume:
-
Funktsioonid ja USP
-
Kasutajaliides
-
Ajaloolised ilmastikuandmed
-
Mooduli ja muunduri teave
-
Hinnakujundus
-
1 Homer Pro
Nrel (riiklik taastuvenergia labor) välja töötatud ning hiljem täiustatud ja levitatud Homer Energy on mikro - ruudustiku optimeerimise tarkvara. Homer tähistab mitme energiaressurssi hübriid optimeerimismudelit ning kaasneb simulatsiooni, optimeerimise ja tundlikkuse analüüsi tööriistadega.
CAPEX ja OPEX arvutus on projekti viisardi abil võimalik. Simuleerige mitut energiaallikat. Lisage mitu koormust. Arvutamisse võib kaasata selliseid tegureid nagu tuule kiirus, kütusekulud ja heitkoguste karistused. Asukoha otsing nime järgi. Pole spetsiaalselt mõeldud päikeseenergia jaoks. Ei genereeri IV kõvera andmeid ega tee varjutusanalüüsi. Ka PV elektrienergia tootmise aruanne on vähem kõikehõlmav ja üksikasjalik, kuna ilmastikuandmete ja moodulite andmete kohta on piiratud teave. Arvutamisel ei lisata palju kahjude tegureid PV energiatootmise ajal.
Skemaatiline vaade on kasulik. Graafiline menüüsüsteem on pluss. Pole intuitiivne ja liiga palju parameetreid, mida käsitsi lisada.
Saab importida TMY2/TMY3 andmeid NRELi veebisaidilt. Nende veebisaitidelt saab importida ka NASA ja Solargis andmeid. Ei tule tasuta ilmastikuandmetega komplekteeritud.
Saab mooduli andmeid importida. Programmi kaasatakse ainult 8 moodulit (sealhulgas 1 geneeriline) ja 8 (sealhulgas 1 geneeriline) muundurit.
Pilve litsentsimine on saadaval. Täielikult laetud püsiv versioon, mis on saadaval kommertslikus USD/INR 280 000 hariduslik 2100 USD/INR 140 000 ja üliõpilane 350 USD aastas/INR 23 407 aastas
Hankige oma 30-päevane tasuta prooviversioon siit
Homerose versiooni ekraanipildid 64 3.6.3
(Joonis 1a) Skemaatilise vaatega kujundusliides
(Joonis 1B) Simulatsiooni aruanne
2 PV F - diagramm
Wisconsini ülikooli teaduskondade väljatöötamisel on PV F - diagramm PV -süsteemi analüüsi kavandamise programm, mis kasutab päikesekiirguse andmeid PV võimsuse tootmiseks, mida ei võeta arvesse PV -moodulite, muundurite ja muude muutujate põhjustatud variatsioone. See programm on suunatud akadeemilistel eesmärkidel.
Lihtne programm, mis arvutab PV energia väljundi üldise mooduli ja muunduri põhjal. Kõik andmed, mida tuleb käsitsi lisada, ja seetõttu on mooduli andmeid, saidi mahutavust või asukohta vahetades keeruline genereerimise andmeid kiiresti võrrelda. Varjutusanalüüsi pole. Ei sobi PV -võimsuse arvutamiseks reaalsetes maailma tingimustes. Lihtsaid graafikuid või tabelis andmeid saab genereerida, kuid neid ei saa eksportida.
Väga põhiline ja mugav arvutamiseks, kui andmeid sisestatakse käsitsi iga parameetri kohta. See on makroga lubatud arvutustabelite kogum. Väga piiratud automatiseerimine ja võlurid pole saadaval.
300 asukohta on komplekteeritud tarkvaraga. Ilmastikuandmeid tavalistest allikatest nagu TMY3 pole võimalust. Andmeid saab lisada ainult käsitsi.
Mooduli või muunduri andmete arvutamiseks ei ole ulatust.
Üliõpilane 400 USD/INR 26 750 akadeemiline akadeemiline USD 600/INR 40 000
Laadige demoversioon alla siit
PV F - diagrammi versioon 3.55W ekraanipildid
(Joonis 2A) Kujundusliides koos käsitsi andmete kirje ekraaniga
(Joonis 2B) Kuu genereerimine, majanduslike arvutuste ja tõhususe aruanne
3 PVPLANNER
See tarkvara pärineb päikeseressursside andmebaasi pakkuja Solarghist. See on pilvepõhine tarkvara, mis töötab SaaS (tarkvara kui teenusena) platvormil ja väidab, et nende andmed on väga täpsed ja pakub ranget süstemaatilist valideerimismeetodit, suurendades andmete usaldusväärsust.
Täpsed satelliidi andmed võimaldavad kasutajal hinnata asukoha päikesekiirgust ja PV võimsuse potentsiaali ning genereerida aruannet 14 keeles. See arvutab automaatselt maastiku varjutamise, kuid ümbritsevate konstruktsioonide seadistamiseks või varjutusanalüüsi lähedal pole võimalusi. See on saadaval ainult veebiversioonina, nii et Interneti -ühendus on kohustuslik. Võimaldab ettevõtetel kasutada oma API -d ja pääseda SOLARGI -dele 3. osapoole rakenduste kaudu.
Simulatsioonipõhine lihtne seadistamine kolmes etapis. Interaktiivsed kõrge eraldusvõimega päikeseressursside kaardid (IMAPS) võimaldavad kasutajatel saidi asukohta täpselt kindlaks teha. Liides on kena ja intuitiivne, kuid liidese jõudlust võib mõjutada Interneti -ühenduvuse kiirus, mis on veebitarkvara puuduseks.
Pikaajalised aastased ja igakuised keskmised andmed on lisatud põhipaketisse. Pole võimalust importida muid andmetüüpe, näiteks NASA, Meteonorm, SAM või kasutaja salvestatud andmed.
Kasutab geneerilisi mooduleid, mis põhinevad keskmiselt 18 erineva majutusasutuse moodulil ja kasutajad valivad CSI, CDTE ja CIS -moodulite vahel. Inverter on ka üldine, kus kasutaja saab tõhusust määratleda. Nad väidavad, et enamiku moodulite varieerumine ei ole rohkem kui 1,22%, mis on väiksem kui päikesekiirguse variatsioon, seetõttu ei teki vajadus mooduli ja muunduri andmebaasi omada.
Üks asukoht ja kaardifunktsioon puudub - 560 USD/INR 37 500 aastas. Mitu asukohta ja kaardifunktsiooni pole - 1700 USD/INR 115 000 aastas. Mitme asukoha + kaardifunktsioon + otsesed normaalkiirguse andmed (DNI) - 3600 USD/INR 241 500 aastas.
30 - päeva tasuta prooviversioon
PVPLANNER versiooni 2.0 ekraanipildid
(Joonis 3A) INTERAKTIIVNE IMAP -funktsioon, mis võimaldab kasutajal asukohta täpsustada
(Joonis 3B) PV väljundi andmed valitud asukoha kohta
(Joonis 3C) Valitud asukoha päikesekiirguse andmed
(Joonis 3d) Allalaaditav aruanne, mis on loodud PDF/Exceli/CSV vormingutes ja 14 keeles
4 PVSYST
Välja töötatud Šveitsi füüsik Andre Mermoud ja elektriinsener Michel Villoz Seda tarkvara peetakse kogu maailmas PV -süsteemi kujundamise ja simulatsiooni standardiks. Arendajad väidavad, et seda tarkvara on mõeldud kasutamiseks arhitektid, insenerid, teadlased ja õpilased.
Projekti kavandamise etapis, üksikasjalikus uuringus, suuruses, tunniala hindamisel ja aruannete genereerimisel on selle peamised tunnused. Käepärane disaini tööriist PV -süsteemi kujundamiseks ja hindamiseks. Simuleerib enamikku parameetreid, mida PV -süsteemi kujundajad nõuavad, ja aitab genereerida põhjalikku simulatsiooni aruannet.
Võimaldab erinevate tegurite kõrget kontrolli. Seal, kus see programm jääb maha, on tema võime käsitleda varjuanalüüsi. See on perspektiivist tööriist korduva kasutamise korral ja tunneb end ebastabiilse varjutamise simuleerimise simuleerimisega ega paku visuaalseid varjundeid. Programmi ekraani ei saa maksimeerida, seetõttu võib väikese monitori kasutamisel olla tüütu, et näha kõiki parameetreid.
Komplektid Meteonormi uusim andmefail. Samuti saab umbes 15 erinevat andmeallikat, mis hõlmavad enamikku piirkondi kogu maailmas. Saab importida ka kasutaja määratletud andmeid.
Komplektne andmebaas Photoni väljaandest, mis loetleb tuhandeid mooduleid ja muundurimudeleid. Saab sisestada ka kasutaja määratletud andmed.
Piiratud versioon võimaldab kuni 30kW installatsioone ja laevu hinnaga 1 040 USD/INR 70 000. Piiramatu versiooni laevad 1 351 USD/INR 90 685
PVSYST versiooni ekraanipildid 6.47
(Joonis 4A) Projekti seadistamise ekraan
(Joonis 4B) Projekti simulatsiooni parameetrid
(Joonis 4C) Kaotuse koefitsientide seadistamine
(Joonis 4D) Varjutusanalüüs perspektiivist tööriista abil
(Joonis 4E) Parameetrite optimeerimise tööriist
(Joonis 4F) Aruande kokkuvõte
(Joonis 4G) Energiatootmise aruanne
(Joonis 4H) Kaotuse aruanne, milles on esitatud mitmesugused tegurid
5 retkreeni
National Resources Kanada välja töötatud on Exceli - põhinev puhta energia projekti analüüsi tarkvara tööriist, mis aitab otsustajatel kiiresti ja odavalt kindlaks teha võimaliku taastuvenergia, energiatõhususe ja CO- tootmisprojektide tehnilise ja rahalise elujõulisuse.
Tasuta programm, mis koosneb makroga lubatud arvutustabelist, millel on olemas kõik valemid, et arvutada mitmesuguseid energiaallikaid, sealhulgas päikeseenergia PV, ja mis võimaldab kasutajal arvutada PV energiatootmist asukoha alusel, teha kulude analüüsi ja määrata projekti teostatavuse. Hea õpilastele ja käepärane tööriist neile, kes võiksid vaadata varases staadiumis päikeseenergia PV -projekti investeeringuid ja tootlust. Puudub varjutusanalüüs ega aruandlusfunktsioon.
Üsna lihtne kasutada, kuna see on tavaline Exceli arvutustabel, millega enamik kasutajaid on harjunud, ja on makrod lubatud võimalustega valida rippmenüüst. Nende väärtuste ja protsentide muutmiseks pole palju.
Kaastub NASA andmebaasi ajalooliste ilmastikuandmetega, mis hõlmab kõiki suuremaid linnu kogu maailmas. Muude andmeallikate ega kohandatud andmete lisamise ulatust pole.
Kaasas piiratud arv mooduleid, kuid mitte muundureid. Kohandatud mooduli või muunduri andmete lisamiseks pole ruumi.
Tasuta. Saadaval allalaadimiseks Kanada riiklike ressursside veebisaidilt.
Hankige oma tasuta koopia siit
Retcreeni versiooni 4 ekraanipildid

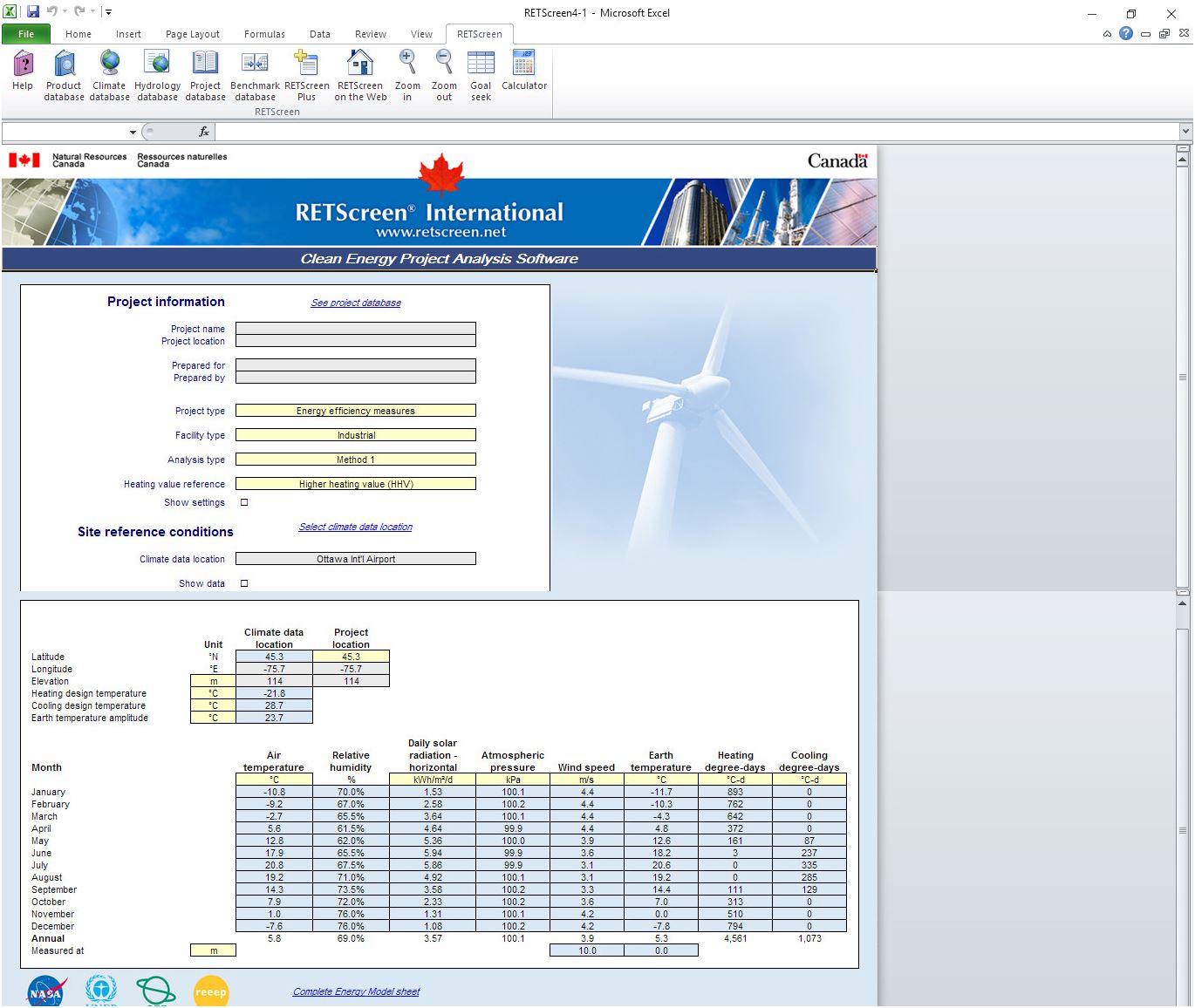

(Joonis 5a) Avaekraan, kus valitakse projekti üksikasjad ja asukoht
(Joonis 5B) Kliimaandmete valimine
(Joonis 5C) Mooduli ja soovitud hinnangu valimine
(Joonis 5D) Elektritootmise hinnangud, mis on loodud koos finants- ja heitkoguste analüüsiga
6 Süsteeminõustaja mudel (SAM)
USA energeetikaministeeriumi (DOE) ja Riikliku Taastuvenergia labori (NREL) välja töötatud tasuta tarkvara on jõudlus- ja finantsmudel, mille eesmärk on aidata otsuste tegemisel (võttes arvesse USA andmeid ja energiapoliitikat) projekti kavandamise etapis.
SAM teeb tulemuslikkuse prognoose ja energiaprognooside kulusid ruudustiku - ühendatud elektriprojektide jaoks, mis põhinevad kasutaja määratud installimis- ja töökuludel ning süsteemi kujundamise parameetritel. Omab USA -s kasutatavat erinevat tüüpi finantsmudelite eelseadeid ja kasutaja saab valida sobiva valiku ja anda sisendeid simulatsiooni käivitamiseks ja genereerimise, kahjude ja finantsfinantseerimise aruannete genereerimiseks. Ei paku varjutusanalüüsi, vaid saab neid andmeid PVSYST -ist importida.
Nõuab palju käsitsi andmete sisestamist ja kui olete inimene, kellel pole PV -süsteemi kujundamisel tausta, võib see pisut üle jõu käia.
Laadib alla andmed meie riiklikust päikesekiirguse andmebaasist, mis hõlmab paljusid linnu kogu maailmast. Võimaldab importida TMY2, TMY3 ja EPW andmeid.
CEC (California elektrikomisjoni) ja Sandia National Laboratories loetletud moodulite ja muundurite suur andmebaas on komplekteeritud tarkvaraga või kui neid saab vabalt alla laadida.
Tasuta.
Hankige oma tasuta koopia siit
SAM -i versiooni ekraanipildid 3.14
(Joonis 6A) Projekti asukoha valimine
(Joonis 6B) Mooduli ja soovitud hinnangu valimine
(Joonis 6C) Varjutuste arvutamise redigeerija
(Joonis 6d) Simulatsiooni käitamine
(Joonis 6E) Simulatsiooni aruanne
7 Solar Pro
See on MNRE loendi ainus tarkvara, mis pakub - minut - minutiarvutuse järgi, mis teeb selle üheks kõige täpsemaks ja ka ainsaks tarkvaraks, mis pakub interaktiivset 3D -kasutajaliidest, mis võimaldab PV -süsteemi installimist visualiseerida ja näha reaalajas muudatusi varjutamise ja võimsuse tootmiseks, liikudes 3D -ruumis.
Pakkudes PV -energia tootmise kõrget taset oma ainulaadse minuti - tõttu - minutiarvutusvalemi järgi, mis võtab tavalise keskmise kilovatt -tunni lugemise asemel kumulatiivse kilovatt -lugemise, võeti kõige rohkem tarkvara. Samuti on see üksikasjalik interaktiivne varjundianalüüs, võimaldab kasutajal kindlaks teha konkreetseid piirkondi, mida mõjutavad, ja teha konstruktsioonis vajalikke muudatusi genereerimise parandamiseks. Väärib mainimist ka kaardifunktsioon, mis aitab satelliidi maapealsete piltide abil saidi paigutuse joonistamisel.
Üks kõige kasutajaid - sõbralikke kasutajaliideseid. Simulatsiooni viisard juhib kasutajat installi kiireks seadistamiseks, olgu see siis katuse- või megavatt -taseme projekt. 3D -CAD -keskkond võimaldab kasutajal 3D -objekte lohistades ja loobudes selle ümber oleva keskkonna interaktiivselt üles ehitada. Täpsed animatsioonid kuvavad varjutamise mõju moodulitel ja kasutajad saavad kohandada päikese teel olevate objektide asukohta ja näha kohe mõjutatud moodulites tulemust. Ehitatud - MAP -funktsioonis salvestab disaineri visuaalse saidi uuringu ja piirkonna arvutuse tegemiseks vajaliku aja.
Tarkvara on komplekteeritud sadade ilmajaamade andmetega kogu maailmas. Kasutaja saab valida ka meteonormi, päikeseenergia GIS -i või kasutajate loodud andmeid, mis on salvestatud tabelivormingus.
Komplekti kuulub üle 25 000 mooduli ja muunduriga, mis on loetletud footoni andmebaasis. Kasutaja saab loendist valida ka üldised moodulid ja muundurid, mis võimaldab kasutaja parameetreid kohandada.
Haridusversiooni hind on 1300 USD/INR.
30-päevane tasuta prooviversioon
Solar Pro versiooni 4.3 ekraanipildid
(Joonis 7A) Simulatsiooni viisard annab sammu - - samm PV -süsteemi seadistamise juhised
(Joonis 7B) 3D CAD -liides, mis näitab interaktiivset varjutamist ja hoonete ehitust
(Joonis 7C) Ehitatud - Microsoft Bing Map Funktsioonis võimaldab satelliitkaardi kujutistel installimist ülekattega
(Joonis 7D) Automaatsi massiivi installimisfunktsioon, mis teeb moodulite ülekatteks hõlpsaks katusekorrusel
(Joonis 7E) Varju kaardistamise funktsioon, mis toob välja varjutamine mõjutatud moodulid
(Joonis 7F) Süsteemi optimeerimiseks muutke hõlpsalt juhtmestiku suunda
(Joonis 7G) Erinevate koefitsientide seadistamine, võttes arvesse kahjumistegureid
.
(Joonis 7i) Pärast simulatsiooni genereeritud toitegraafik
(Joonis 7J) i - v Curve arvutamine ja eksport CSV funktsiooni
(Joonis 7K) Simulatsiooni aruanne koos üksikasjalike 12-kuuliste põlvkondade andmete ja majandusanalüüsiga
Punktide kokkuvõte (üldised ja kriteeriumid spetsiifilised)
(Autor soovib tänada tarkvaraarendajaid toetuse eest, kes kavatsevad PV -süsteemi kujundamist elukutsena kasutada, võimaldades kasutajatel vabalt alla laadida, proovida ja hinnata oma programme. Just selles vaimus on loodud, et see raport on loodud, püüdes esile tuua, millised ainulaadsed kogemused kõik need tarkvarad pakuvad, ja mitte tingimata, kuidas iga tulemus teisele)
8 helioskoop
Heliskoop pakub keerukat veebi - põhinevat platvormi, mis rõhutab lihtsust ilma analüütilist jõudu ohverdamata, muutes keeruka süsteemi disaini ja energiasimulatsioonid, mis on kättesaadavad erineva asjatundliku tasemega päikeseenergial.
Peamised funktsioonid:
Intuitiivne kasutajaliides
Heliskoop pakub {- intuitiivset ja hõlpsat - kasutage liidest, võimaldades kasutajatel kiiresti päikeseenergia projektide kujundusi kiiresti luua ja muuta, kasutades lohistamist - ja {- languse funktsionaalsust ja interaktiivseid kaardistamise tööriistu.
Täpne jõudluse simulatsioon
Kasutades täiustatud füüsilist modelleerimistehnoloogiat, ennustab tarkvara täpselt fotogalvaaniliste süsteemide jõudlust erinevates tingimustes. Heliskoop kaalub mitmeid tegureid, sealhulgas varjutamine, temperatuur, asimuut ja kallutus, pakkudes usaldusväärseid energiatootmise prognoose.
Varjuanalüüs
Võimas varjuanalüüsi funktsionaalsus võimaldab üksikasjalikku simulatsiooni ja analüüsida varjutamise mõju päikesepaneelidele hoonete, puude ja muude takistuste abil, aidates kasutajatel maksimeerida süsteemi tõhusust.
Süsteemi optimeerimine
Kasutajad saavad süsteemi konfiguratsiooni optimeerida, sealhulgas moodulite valimine, muunduri konfiguratsioon ja elektridisain. Heliskoop genereerib automaatselt optimaalse lahenduse, aidates kasutajatel disainiprotsessi käigus teadlike otsuste tegemisel.
Projekti aruanded
Genereerige üksikasjalikud projekti aruanded, sealhulgas tulemuslikkuse prognoosid, süsteemi kujundamise joonised ja majandusanalüüsid. Need aruanded on projekti ettepanekute ja klientide suhtlemise hindamatuks, suurendades projektide professionaalsust ja usaldusväärsust.
Heliskoop pakub terviklikku tuge päikeseenergiaprojektidele alates esialgsest kujundamisest kuni lõpliku rakendamiseni, tagades projekti maksumuse - tõhusus ja tõhusus.
