See Solar PV laadimiskontroller on põhivõrgu või eraldiseisva päikeseenergia genereerimise süsteemide peamine komponent.
Päikesepatareide mittelineaarsete omaduste tõttu on selle kõveral maksimaalne väljundvõimsus (Max Power Point). Muutuja laadimistehnoloogia ja PWM-laadimistehnoloogia traditsioonilised kontrollerid ei saa laadida aku maksimaalsel toitepunktil, seega ei saa nad kokku koguda maksimaalset energiat, mis on saadaval PV massiivilt, kuid päikeseenergia laengu kontroller maksimaalse võimsuse jälgimisega (MPPT) Tehnoloogia võib lukustada punkti, et saada maksimaalne energia ja tarnida aku.
MPPT algoritm võrdleb ja reguleerib pidevalt opereerimispunkte, et proovida massiivi maksimaalset võimsust. Järelevalveprotsessi töötleb automaatselt mikroprotsessor ja see ei vaja kasutaja tähelepanu.
MPPT tehnoloogia
MPPT (Max Power Point Tracking) tehnoloogia, mis muudab DC-i DC-iks, optimeerib päikesepatareide (PV paneelid) ja akupanga või -võrgu vahelist vastet. Teisisõnu muudavad nad kõrgema alalisvoolu pinge, mis päikesepaneelidest alla laadib akude laadimiseks vajalikust madalamast pingest.
Sisseehitatud MPPT-mikroprotsessor võimaldab Solar Charge Controlleril suurendada energia muundamise efektiivsust kuni 30% võrra võrreldes PWM laengukontrolleriga. Lihtne paigaldamine paralleelselt ühendatud võimega muudab sobiva lahenduse nii kodudele kui ka kõikidele suurtele päikesesüsteemide rakendustele.

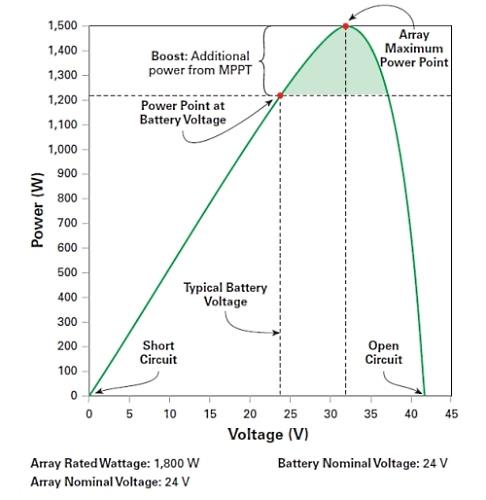

Ülaltoodud joonis on maksimaalse võimsuskõvera, varjutatud ala laadib traditsioonilise päikeseenergia laengu regulaatori (PWM laadimisrežiim), võib see ilmselt diagnoosida
Power point tracker on kõrge sagedusega alalisvoolu vahelduvvoolu muundur, mis võtab päikesepaneelide alalisvoolu, seejärel teisendab alalisvoolu kõrglahutusega vahelduvvoolu ja seejärel taas vahelduvvoolu vahelduvvoolu ja voolu, et täpselt vastaks patareid ja paneelid. Tavaliselt töötavad MPPT sagedusvahemikus 20-80 kHz (väga kõrge helisagedusvahemik). Seega saab neid kõrgsageduslikke ahelaid kujundada väga kõrge efektiivsusega trafode ja väikeste komponentidega.
MPPT päikeseenergia täitekontrolleri põhiomadused
MPPT päikeseenergia laengukontrollerit kasutatakse päikesepaneeli voolupinget iseloomustavate muutuste korrigeerimiseks ja tuvastamiseks, nagu on näidatud ülaltoodud joonisel.
Kõik päikeseenergia süsteemid vajavad PV-moodulist maksimaalset võimsust, kuna see sundab PV-moodulit maksimaalse võimsuse eemaldamiseks pingele, mis on maksimaalse võimsuspunkti lähedal.
Kasutades MPPT päikeseenergia laengu regulaatorit, võime kasutada päikesepaneele, mille pingetoodang on suurem kui akusüsteemi tööpinge.
Süsteemi keerukust saab vähendada MPPT päikeseenergia laengu regulaatoriga, kuna see on kõrge efektiivsusega.
Seda saab rakendada mitmete energiaallikatega nagu veetarburid või tuuleenergia turbiinid ja nii edasi. Päikesepaneeli väljundvõimsust kasutatakse DC-DC muunduri juhtimiseks otse.
Kust kasutada MPPT päikeseenergia laengukontrollerit
Praegu on päikeseenergia kontrolleril MPPT ja PWM. Rakendusandmete kohaselt on PWM kontrolleri konversioonitõhusus tavaliselt alla 70%, MPPT kontrolleri muundamise efektiivsus on umbes 95-97%. MPPT päikeseenergia regulaator on kallim kui PWN päikeseenergia regulaator, kuid päikese mooduli hind on kallim. MPPT-kontrolleri kasutamine saate vähendada päikese moodulit, säästes kogu süsteemi maksumus
MPPT-d on nendel tingimustel kõige tõhusamad:
Talv, hägune või hägune päev või osaliselt varjutatud ala - kui on vaja lisavõimsust.
Külm ilm on kõige tõenäolisem talvel - aeg, mil päikesetunnid on madalad ja peate kõige rohkem akut laadima.
Aku tühjenemine - seda väiksem on aku laetuse tase, seda suurem on hetkel MPPT - teine kord, kui kõige rohkem on vajalik lisavõimsus.
Pikk juhtmed - Kui paneelid on 100 meetri kaugusel, võib pinge langus ja voolukadu olla märkimisväärne, kui te ei kasuta väga suurt traati. Kuid kui teil on suuremate voltide saamiseks juhtmevaba paneel, on voolukadu palju väiksem ja kontroller muudab selle kõrgepinge aku paremale voldile.
