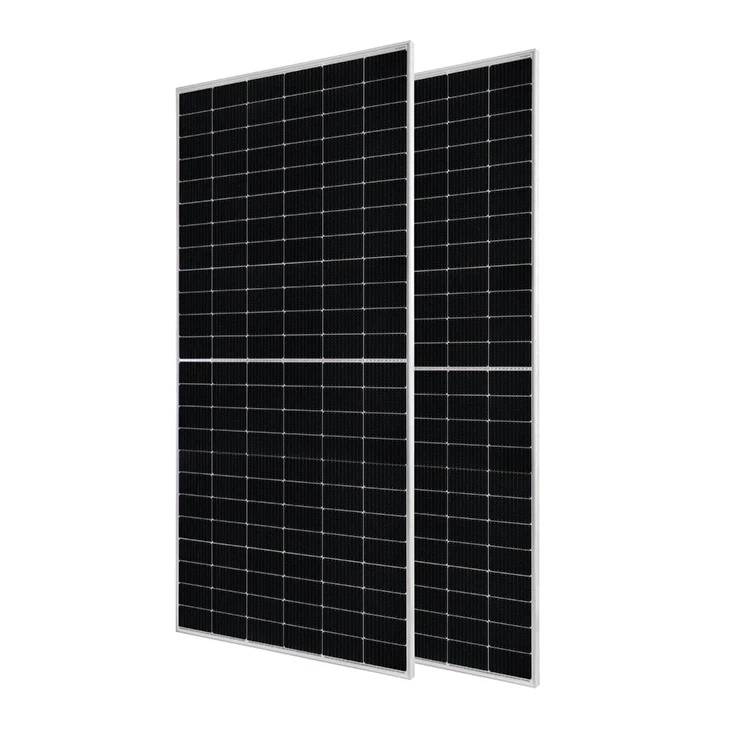

DSBN144Topconi päikesepaneel 580W

Suure efektiivsusega kaheklaasi bifacial N tüüpi päikesemoodul

DSBN144-560580

DSBN144 ülitõhusa bifacial Topconi päikesemoodul

Täiustatud 182 mm vahvlite ja N-tüüpi bifacial Topconi rakutehnoloogia toiteallikaks annab DSBN144 päikesemoodul erakordse energiatõhususe ja suurenenud energiasaagi kahefaciaalse energiatootmise kaudu, pakkudes erinevates tingimustes kuni 5–25% täiendavat väljundit.

Peamised funktsioonid ja eelised:

Kõrge muundamise efektiivsus

Saavutab rakkude efektiivsuse üle 23,0% optimeeritud multi-busbari (MBB) disaini ja tihedusega ühenduse tehnoloogia abil, maksimeerides energia väljundit ja süsteemi jõudlust.

Täiustatud bifacial väljund

Bifacial disaini jäädvused peegeldasid tagakülje valgust, suurendades kogu elektritootmist erinevates paigalduskeskkondades.

Vastupidav kaheklaasi struktuur

Kapseldatud kahe klaasiga ja raamitud korrosioonikindla alumiiniumiga, pakkudes suurepärast vastupidavust, paremat ilmastikukindlust ja pikaajalist energia saagikust.

Täppis tootmine ja kvaliteedi tagamine

Toodetud täielikult automatiseeritud tootmisliinil koos integreeritud MES ja ERP -süsteemidega digitaalse logistika ja protsesside juhtimiseks. Iga moodul läbib optimaalse kvaliteedi jaoks 100% kolmekordse EL -testi ja visuaalseid kontrolle.

Suurepärane mehaaniline koormustakistus

Kavandatud vastu pidama ekstreemsete ilmastikutingimuste vastu, millel on 5400 PA lumekoormust ja 2400 PA tuulekoormust. Läbinud range rahe löögi testimine täiendava usaldusväärsuse tagamiseks.

Parem jõudlus ilma kaaneta

N-tüüpi rakud kõrvaldavad looduslikult valguse põhjustatud lagunemise (LID), tagades pikaajalise suure jõudluse ja madalama lagunemise kiiruse.

Positiivne võimsus

Garanteeritud 0 ~ +5 w Positiivne võimsuse tolerants tagab, et tegelik väljund on alati võrdne või suurem kui nimivõimsus.

Sertifitseeritud ohutus ja usaldusväärsus

Suurepärane Anti-PID (potentsiaalne põhjustatud lagunemine) ja sertifitseeritud tulekindlus suurenenud ohutuse ja meelerahu tagamiseks.

Atesteerimine

570E4570-260A-4C06-B361-32AA9851E10E45005c

TUV: IEC/EN 61215, IEC/EN 61730

Bis: on 14286/IEC 61215, IS/IEC 61730

KS: KS C 8561

GB/ T 19001-2016/ ISO 9001: 2015

GB/ T 24001-2016/ ISO 14001: 2015

GB/ T 45001-2020/ ISO 45001: 2018

CNAS-CL01: ISO/IEC 17025: 2017

Kvaliteedi tagamine

2024-8-8 0943

Mehaanilised parameetrid

Rakk (MM)	182*91 Topcon
Mõõtmed (LMH) (mm)	2278113430
Kaal (kg)	31.1
Kaabli ristlõike suurus (M㎡)	4
Rakkude ja ühenduste arv	144(6*24)
Dioodide arv	3

Kvalifikatsioon

Temperatuuri tsükli vahemik (kraad)	-40~+85
Max. Seeria kaitsme hinnang (A)	30
Max. Tuulekoormus / max. Lumekoormus (PA)	2400 / 5400
Kuumpunkti määr	100% tasuta
Tulekahju reiting	C -klass
Ristmike kasti ja pistikukaitse klass	Ip68
Bifacial tegur (%)	80±5

2024-08-08 143127

Elektriparameetrid

Mooduli tüüp(1500 V DC)		DSBN144-580
STC AM1.5 1000W/㎡ Rakkude temperatuur 25 kraadi	Max. Võimsus STC -s (PMPP/W)	580
	Väljundtaluvus (W)	0~15
	Max. Toitepinge (VMP/V)	43.03
	Max. Võimsus vool (Imp/A)	13.48
	Avatud vooluahela pinge (VOC/V)	51.24
	Lühida vooluvool (ISC/A)	14.12
	Mooduli efektiivsus (%)	22.45

Erineva jõuga Põlvkonna kasu (Seoses 570W näitena)	Võimsus	10%	20%	30%
	Max. Võim STC -s (PMPP/W)	649	708	767
	Max. Toitepinge (VMP/V)	43.03	43.03	43.03
	Max. Võimsus vool (Imp/A)	15.08	16.45	17.82
	Avatud vooluahela pinge (VOC/V)	51.24	51.24	51.24
	Lühida vooluvool (ISC/A)	15.83	17.26	18.7
	Mooduli efektiivsus (%)	25.12	27.4	29.69

*Mõõtmistaluvus: pmax: ± 3%; ISC: ± 5%.

Pakkekonfiguratsioon

Tükid kaubaaluse kohta	36
Kaubaalused virna kohta	2
Virnad konteineri kohta	10
Tükid konteineri kohta	720

Temperatuurikoefitsiendid

Nominaalne mooduli töötemperatuur (NMOT)	43 ± 2 kraadi
Temperatuuri koefitsiendi pinge (VOC)	-0,25 %kraadi
Temperatuuri koefitsiendi vool (ISC)	0,045 %kraad
Temperatuuri koefitsiendi võimsus (PM)	-0,29 %kraad
