12-kanalilise vahelduvvoolu sisendsiinide korpuse disainkarp

Eesmärgid ja nõuded

Kujundage 12-in-1-out vahelduvvoolu kombineerimiskapp. Kuna tegemist on võrguvälise projektiga, nõuab see ainult kombineerija funktsionaalsust.

Ülaltoodud põhimõttelise diagrammi järgi on kapi spetsifikatsioonid 5000kVA/800V. Kogu kappi sisenev vool on: 350kW * 12 / 800V / 1,732 ≈ 3031A. Keskmine vool haru kohta on 253A.

Peamiste seadmete arvutamine ja projekteerimine

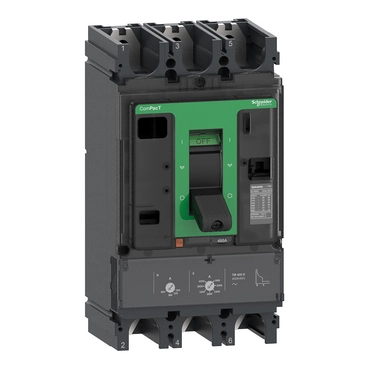

Sisendvormitud korpusega kaitselülitid (MCCB)

1. Kogus: 12 ühikut, mis vastab "12-tollisele" topoloogiale. Üks kaitselüliti sisendharu kohta sõltumatuks kaitseks, isoleerides ainult vigase haru teisi mõjutamata.

Voolu nimi: Kogu väljundvool ~3031A. Võrdselt 12 haru vahel jagatuna annab maksimaalselt ~253A haru kohta. 400A kaitselüliti on valitud selleks, et vältida ülekoormuse väljalülitamist pikaajalisel töötamisel. (Valem: I_kokku=(P_kokku) / (√3 * V_LL) )

Poolused: 3P (kolm{1}}faasiline). Väljalülitatud-võrgu vahelduvvoolusüsteemi tuumaks on kolme-faasiline toiteahel. Nullliin ühendatakse eraldi klemmide kaudu (seda ei katkesta kaitselüliti), mis lihtsustab konstruktsiooni ja tagab kolmefaasilise põhiahela usaldusväärse kaitse.

Katkestusvõimsus: suurem või võrdne 50 kA, mis suudab kiiresti katkestada hinnangulise ühe-haruga lühis-voolu (~31,5 kA) 800 V juures, vältides kaarekahjustusi ja tagades usaldusväärse rikkeisolatsiooni.

Väljundraami kaitselüliti (FCB)

1. Kogus: 1 ühik, mis vastab topoloogiale "1-out". Üks peakaitselüliti juhib kombineeritud väljundit 12 sisendist.

2.Niivelvool: Koguvool ~3031A. Valitud on 4000A kaadrikaitse (võttes arvesse mitte-pidevat täiskoormust ja siinide/kaablite redundantsi), mis toetab lühiajalist-ülekoormust ja vastab kõrgetele-võimsuse nõudmistele.

3. Alapinge viivitusvabastus: väljalülitatud-võrgusüsteemidel puudub võrgu tugi ja need on altid pinge kõikumisele. Viivitusfunktsioon hoiab ära häiriva väljalülitumise mööduvate pingelanguste ajal, tagades toiteallika stabiilsuse.

4. Poolused: 3P, sobib peamise kolme-faasi kombineeritud siini jaoks. Null on ühendatud sõltumatult, ei läbi peakaitselülitit, keskendudes kaitse (ülekoormus, lühis-) kolme-faasilisele põhiahelale.

5. Katkestusvõimsus: suurem või võrdne 63 kA, mis katkestab tõhusalt hinnangulise kogu siini lühis-voolu (~40 kA) kiire katkestuse ja hea kaarekustutusvõimega, vältides rikke eskaleerumist.

Pöörlev isolatsioonilüliti (eralduslüliti)

Voolu nimi: ühtib väljundi maksimaalse vooluga 3031A, et vältida kuumenemist isolatsiooni ajal.

Funktsioon: võrguvälistes

Poolused: 3P, katkestades samaaegselt kõik kolm põhiahela faasi, mis vastavad kaitselüliti konfiguratsioonile. Neutraalne ei vaja isoleerimist (kinnitatakse hoolduse ajal eraldi surnuks), mis lihtsustab tööd ja vastab ohutusstandarditele.

Vahelduvvoolu ülepingekaitseseade (SPD)

1. Voltage Rating: ühtib süsteemi 800 V vahelduvvoolu nimipingega, et vältida SPD riket.

2. Nominaalne tühjendusvool (in): väljas{1}}võrgustsenaariumidel puudub kooskõlastatud võrgu piksekaitse. See peab iseseisvalt taluma välklambi pingeid. 100 kA võimsus katab nõuded mõõdukatele välgualadele, neelates välguenergiat.

3. Poolused: 4P (kolm-faasi + neutraalne). Kuigi kaitselülitid on 3P, vajab neutraalliin siiski liigpingekaitset, et vältida seadmete kahjustusi nulli pikse ülepingest, pakkudes terviklikku vooluahela kaitset.

3. Seadmete valik ja materjalide loetelu (BOM)

Vastavalt süsteemi spetsifikatsioonidele (5000kVA/800Vac, 12-in-1-out, 253A haru kohta, kokku 3031A) valige sobiv varustus.

Kapi korpus

Mõõdud: laius 1000 mm, sügavus 1000 mm, kõrgus 2200 mm, peab mahutama 12 sisendkaitselülitit, 1 suurt väljundkaitset, siinid, voolutrafod jne. Laius, sügavus ja kõrgus peavad võimaldama komponentide paigutust, jahutusruumi ja kaablite marsruutimist.

Materjal: metall, mis tagab suure mehaanilise tugevuse, vastupidavuse väliskeskkonna korrosioonile ja löökidele, sobib võimalikuks välispaigalduseks{0}}võrguvälise stsenaariumi korral.

Kaitseklass: IP54 kaitseb tolmu ja vee eest, väldib sissepääsu, mis võib põhjustada kõrge-pinge lühiseid, tagades välistingimustes kasutamise ohutuse.

Seadmete valiku kokkuvõte (tabel)

4.Joonised

Juhtmete plokkskeem

Elektriline skeem

Mudeli diagramm
