1. Grid{1}}ühendatud kapi funktsionaalsed moodulid ja põhikomponendid
|
Funktsiooni moodul |
Põhifunktsioon |
Põhikomponent |
Komponendi funktsioon |
|
Sissetuleva liini ja toitejaotusmoodul |
Inverteri vahelduvvoolu väljundi vastuvõtmine, voolu kogumine ja jaotamine ning põhivõrgu-ühendusahela kanali loomine |
Sissetuleva liini kaitselüliti |
Sissetuleva liini kaitselüliti: katkestage põhiahel + ülekoormus-/lühis{1}}kaitse |
|
Isoleeriv lüliti |
Isolatsioonilüliti: tagage hoolduseks ilmsed katkestuspunktid |
||
|
Siini / vaskriba |
Siini: kandke suurt voolu ja koguge mitmel{0}}kanalil elektrienergiat |
||
|
Väljuv terminaliplokk |
Väljuv terminaliplokk: standardiseerige ühendus võrgu-ühenduskapi ja võrgu-külgmiste kaablite vahel, vähendage juhtmestiku rikete ohtu ja hõlbustage hilisemat hooldust |
||
|
Võre{0}}ühenduse kaitsemoodul (põhiturvaüksus) |
Tagada elektritootmissüsteemi ja elektrivõrgu kahepoolne{0}}ohutus, ennetada võrgutõrgetest / saarte mõjust / liigpingetest põhjustatud seadmete kahjustamist |
-Saartevastane kaitseseade |
-Saardevastane seade: põhikomponent, tuvastab saarestumise efekti ja katkestab vooluringi |
|
Ülepinge / alapinge / ülesageduse / alasageduse relee |
SPD: summutage mööduv liigpinge ja kaitske komponente |
||
|
Ülepingekaitseseade (SPD) |
Relee: Jälgige võrgu parameetreid ja käivitage ebanormaalne kaitse |
||
|
Maandusviga kaitseseade |
Maandusrikete kaitseseade: jälgige reaalajas{0}}maandusrike voolu, katkestage tõrke korral kiiresti vooluahel ja vältige elektrilekkest põhjustatud õnnetusi inimeste või seadmetega. |
||
|
Võimsuse mõõtmise ja seire moodul |
Mõõtke täpselt võrguga{0}}ühendatud elektrienergiat, jälgige elektrivõrgu / elektritootmissüsteemi tööparameetreid ja esitage andmeid arveldamiseks/diagnoosimiseks |
Kolme-faasiline multifunktsionaalne elektriarvesti |
CT/VT: teisendage suur vool/kõrgepinge väikesteks signaalideks, et kohaneda arvesti mõõtmisega |
|
Voolutrafo (CT) / pingetrafo (VT) |
Elektriarvesti: Mõõtke aktiivset / reaktiivset elektrienergiat, jälgige pinget / voolu / sagedust |
||
|
Mõõtmis- ja juhtimisterminal |
Mõõtmis- ja juhtimisterminal: koguge andmeid ja toetage kohalikku / kaugkuvarit |
||
|
Oleku indikaatortuli / ekraan |
Oleku indikaatortuli: kuvab intuitiivselt võrgu{0}}ühenduse sulgemise, tõrkealarmide, toite sisselülitamise jne olekut; Ekraan: vaadake elektrienergia andmeid, võrgu parameetreid ja veakoode kohapeal ilma väliste seadmeteta |
||
|
Võrgu{0}}ühenduse juhtimis- ja sidemoodul |
Teostage võrgu{0}}ühendusahela intelligentne ümberlülitamine, vahetage teavet võrgu dispetšer-/fotogalvaanilise seiresüsteemiga ja täitke dispetšerdamisnõuded |
Võre{0}}ühenduskontaktor |
Kontaktor: võtke vastu signaale ja lülitage automaatselt võrgu{0}}ühendusahelat |
|
Kontroller / PLC |
Kontroller: koordineerige iga mooduli toiminguid ja käivitage eelseadistatud loogika |
||
|
Sidemoodul (4G / Ethernet / RS485) |
Sidemoodul: teostage kaugseire ja andmeedastus |
||
|
Käsitsi/automaatne ümberlülituslüliti |
Käsitsi / automaatne ümberlülituslüliti: lülitage juhtimisrežiimi, saate kaugjuhtimis- / PLC-juhiseid automaatrežiimis; Teostage kohalik töö käsitsirežiimis, et rahuldada hoolduse või hädaolukorra vajadusi |
||
|
Kapp ja abimoodul |
Pakkuge paigalduskandurit ja kaitsekeskkonda, et tagada sisemiste komponentide stabiilne töö välis- / tööstuskeskkonnas |
Metallikapp (IP54 ja kõrgem) |
Kapp: tolmukindel, veekindel ja takistab võõrkehade sissetungimist |
|
Jahutusventilaator/termostaat |
Jahutusventilaator: käivitage ja peatage vastavalt temperatuurile, et vältida komponentide kõrgel temperatuuril{0}}vananemist |
||
|
Hooldus Valgustus |
Hooldusvalgustus: pakkuge kapis{0}}hoolduseks valgusallikat |
||
|
Kaablialus / kanal |
Kaablialus / kanal: korraldage juhtmestik korralikult ja hõlbustage hooldust |
||
|
Tihendusriba |
Tihendusriba: parandage kapi tihendusvõimet, vältige tolmu ja vihmavee sattumist kappi ning tagage komponentide töökindel töö karmides keskkondades |
Ülaltoodud tabelis toodud grid{0}}ühendatud kapi funktsionaalsete moodulite ja põhikomponentide kirjelduste põhjal on võimalik kiiresti valida ja sobitada mis tahes grid-ühendatud korpuse lahendus. Siin on kaks näidet.
2400 KW nelja-kanaliga võrk-ühendatud kapp
400 kW{1}}võrguga ühendatud kapi komponentide valik põhineb põhjalikul arvutusel, mis hõlmab süsteemi nimipinget, koguvoolu, sisendvoolu inverteri kanali kohta, kaitse koordineerimist, mõõtmise täpsuse nõudeid ja keskkonnaga kohanemisvõimet. Allpool on selle lahenduse põhikomponentide üksikasjalik valiku põhjendus:
Sissetuleva liini ja põhiahela komponendid
Raami kaitselüliti (TGW1N-1600/4P-800A)
Arvutamise alus:
Süsteemi koguvõimsus: 400 kW
Nimipinge: 380 V (kolm{1}}faasiline)
Võimsustegur: konservatiivselt hinnanguliselt 0,8
Praegune arvutusvalem:
Arvestades 1,1-kordset liiasust ja harmoonilisi efekte, on standardväärtuseks valitud 800A.
PV-Spetsiifiline funktsioon: varustatud alapinge viivitusega, et vältida võrgu taastumisel ootamatuid võrgu{1}}ühenduse lööke.
Sisendkaitselüliti (NM1-250S/4300 250A)
Hinnanguline võimsus inverteri kanali kohta:
4 sisendkanalit, igaüks umbes 100 kW
Praegune kanali kohta:
Valik 250A tagab 1,3-kordse ülekoormusvõimsuse, tagades, et inverteri lühiajalise-ülekoormuse korral ei tekiks häirivaid väljalülitusi.
Pöörlev isolatsioonilüliti (HD13BX-1000A/41 4P)
Valiku põhjendus:
Kasutatakse nähtavate murdepunktide tagamiseks hooldusohutuse tagamiseks.
Nimetatud 1000A > peakaitselüliti 800A, vastab isolatsiooninõuetele.
Siini (vaskvarras, 800A)
Valiku alus:
Vasest siinide praegune-kandevõime on hinnanguliselt 2A/mm². 800A nõue nõuab vähemalt 400 mm² ristlõikepinda.
Tavaliselt kasutatakse TMY-80 × 10 (800 mm²) või samaväärset spetsifikatsiooni, et tagada temperatuuri tõus, mis on väiksem või võrdne 40 K.
Kaitsemooduli komponendid
Ülepingekaitseseade (LYY1–40 kA)
Valiku alus:
Fotogalvaanilised süsteemid puutuvad sageli kokku väliskeskkonnaga, kus on suur pikse{0}}indutseeritud liigpinge oht.
40 kA tühjendusvõimsus vastab II klassi katsenõuetele, sobib piksekaitseks madalpinge jaotussüsteemides.
SPD kaitselüliti (NXB-63AC63 4P)
Valiku põhjendus:
Kasutatakse SPD esiotsa{0}}kaitseks, et vältida SPD-d lühise korral põhiahelat mõjutamast.
63A reiting ühtib SPD-ga, tagades, et see ei rakendu normaalse SPD juhtivuse ajal.
Mõõtmismooduli komponendid
Voolutrafo (BH-0.66 800/5 klass 0,5)
Valiku alus:
Põhiahela vool on umbes . 760A. 800/5 CT valimine annab tulemuseks 5A sekundaarvoolu, mis sobib mõõteriistade jaoks.
Täpsusklass 0,5 vastab võrgu{1}}ühenduse mõõtmise nõuetele.
Multifunktsionaalne elektriarvesti (AMC96L-E4)
Valiku põhjendus:
Toetab RS485 sidet, võimaldades pinge, voolu, võimsuse, energia jne andmete üleslaadimist.
Vastab fotogalvaanilise võrgu{0}}ühenduspunktides andmete kogumise ja jälgimise võrgunõuetele.
Juht- ja abimooduli komponendid
Kaitse (RT14-400V 6A)
Valiku põhjendus:
Kasutatakse sekundaarsete vooluahelate kaitsmiseks, nagu juhttoiteallikad, sidemoodulid, instrumendi toide jne.
6A kaitsmed taluvad lühiajalist-sisselülitusvoolu ja ühenduvad lühise ajal kiiresti lahti, et kaitsta juhtkomponente.
Voolu/pinge klemmid (45/90 tk)
Valiku alus:
Iga CT nõuab ühendust vooluklemmidega; iga pingesignaal nõuab ühendamist pingeklemmidega.
Arvestades vajadust 3 CT, kolme-faasilise pinge, multifunktsionaalse arvesti, vargusvastase-karbi jms järele, tagavad 45/90 klemmid mõistliku liiasuse.
Korpus (GGD 800 × 800 × 2200)
Valiku põhjendus:
GGD-kapp on standardne madalpinge{0}}jaotuskapp, mis sobib suure voolu ja mitme vooluahelaga{1}}paigutuste jaoks.
Mõõtmed mahutavad kaitselüliti, siinide, CT-de, arvesti, -vargusvastase karbi jms paigutamiseks vajaliku ruumi.
|
Ei. |
Komponendi nimi (koos mudeli ja spetsifikatsiooniga) |
Üksus |
Kogus |
Funktsiooni moodul |
Mooduli vastav põhifunktsioon |
Komponendi funktsiooni kirjeldus |
Pilt |
|
1 |
Raamkaitselüliti (TGW1N-1600/4P-800A, PV-spetsiifilise alapinge viivitusega) |
Tükk |
1 |
Sissetuleva liini ja toitejaotusmoodul |
Inverteri vahelduvvoolu väljundi vastuvõtmine, voolu kogumine ja jaotamine ning põhivõrgu-ühendusahela kanali loomine |
Alapinge viivitusega väljalülitusfunktsiooniga teostage peavoolukatkestus, ülekoormus-/lühis-kaitse ja PV-spetsiifiline võrgu-ühenduse juhtimine |
|
|
2 |
Sisendkaitselüliti (NM1-250S/4300 250A) |
Tükk |
4 |
4-kanaliga sissetuleva liini kaitselüliti, mis vastutab iga inverteri sissetulevate liinide katkestuste ja lühise/ülekoormuskaitse eest |
|
||
|
3 |
Pöörlev isolatsiooninuga lüliti (HD13BX-1000A/41 4P) |
Tükk |
1 |
Pakkuge hoolduse ajal ilmseid katkestuskohti, et tagada käitaja- ja hoolduspersonali isiklik ohutus |
|
||
|
4 |
Miniatuurne kaitselüliti (NXB-16AC63 2P) |
Tükk |
1 |
Pakkuge abiseadmetele (nt mõõteklemmidele, juhtimisahelatele) sõltumatu toiteahela kaitse |
|
||
|
5 |
Siini baari tugi |
Määra |
2 |
Kinnitage ja toetage siini vaskrida, tagage vaskrida kindel paigaldus ja usaldusväärne isolatsioon ning vältige lühise{0}}riske |
|
||
|
6 |
Vase pistik |
Tükk |
18 |
Kasutatakse vaskridade ühendamiseks kaablite ja komponentidega, tagavad stabiilse vooluülekande ja vähendavad kontakttakistust |
|
||
|
7 |
Vasksüdamiku traat, vaskrida (800A) |
KG |
60 |
Kandke 800A suurt voolu, koguge 4-kanalilist sisendelektrienergiat ja edastage see pealülitile ja võrgu poolele, mis on elektrienergia ülekande tuumkandja |
|
||
|
8 |
Piksekaitse kaitselüliti (NXB-63AC63 4P) |
Tükk |
1 |
Võre{0}}ühenduse kaitsemoodul |
Tagada elektritootmissüsteemi ja elektrivõrgu kahepoolne{0}}ohutus, vältige võrgutõrgetest / saarte mõjust / liigpingetest põhjustatud seadmete kahjustusi |
Juhtige liigpingekaitse vooluahela sisse-väljalülitamist, aidake rakendada piksekaitsefunktsiooni ja vältige ebanormaalset piksekaitseahelat, mis mõjutab põhiahelat |
|
|
9 |
Ülepingekaitseseade (LYY1-40KA) |
Tükk |
1 |
Vähendage äikeselöögist ja võrgu kõikumisest põhjustatud mööduvat liigpinget ning kaitske kapis olevaid elektrilisi komponente |
|
||
|
10 |
Voolutrafo (BH-0.66 800/5 klass 0,5) |
Tükk |
3 |
Võimsuse mõõtmise ja seire moodul |
Mõõtke täpselt võrguga{0}}ühendatud elektrienergiat, jälgige elektrivõrgu/energiatootmissüsteemi tööparameetreid ja esitage andmeid arvelduse/diagnostika jaoks |
Teisendage 800A suur vool 5A väikeseks signaaliks, kohanege multifunktsionaalse elektriarvesti mõõtmisega ning tagage mõõtmise täpsus ja seadmete ohutus |
|
|
11 |
Multifunktsionaalne elektriarvesti (AMC96L-E4, sidega) |
Tükk |
1 |
Mõõtke võrguga{0}}ühendatud elektrienergiat, jälgige parameetreid, nagu pinge, vool ja võimsus, ning toetage andmeedastuse teostamiseks sidefunktsiooni |
|
||
|
12 |
Signaaltuli (AD11-22/41) |
Tükk |
3 |
Kuvage intuitiivselt seadme tööolekut (nt sisselülitamine, võrguühenduse sulgemine, tõrkealarm jne) kohalikuks vaatamiseks |
|
||
|
13 |
Claw Fixed Bracket (TMH) |
Tükk |
2 |
Parandage mõõtmisega-seotud komponendid, tehke koostööd -elektri-vargusvastase kastiga, et realiseerida-elektri-vargusvastane funktsioon ja tagada mõõtmisandmete ohutus |
|
||
|
14 |
Vargusvastane-elektri-kast (TMH) |
Tükk |
1 |
Spetsiaalne -elektri-varguse vastane, kaitseb mõõteahela juhtmeid ning tagab elektrienergia mõõteandmete autentsuse ja täpsuse |
|
||
|
15 |
Kapp (GGD, W800×D800×H2200) |
Tükk |
1 |
Kapp ja abimoodul |
Pakkuge paigalduskandurit ja kaitsekeskkonda, et tagada sisemiste komponentide stabiilne töö |
Pakkuge paigaldusruumi kõikidele komponentidele, omama põhilisi tolmukindlaid ja kaitsefunktsioone ning kohanema sisetingimustega |
|
|
16 |
Kaitse (RT14-400V 6A) |
Määra |
5 |
Kaitske sekundaarset toiteahelat ja juhtahelat, et vältida juhtkomponentide ja sidemoodulite kahjustamist ülekoormusest või lühisest |
|
||
|
17 |
Praegune terminal |
Tükk |
45 |
Mugavaks juhtmestiku paigutuseks ja hilisemaks hoolduseks standardiseerige voolusignaaliliinide ühendamine |
|
||
|
18 |
Pinge terminal |
Tükk |
90 |
Standardiseerida pinge signaaliliinide ühendamine, tagada usaldusväärne signaaliedastus ning hõlbustada juhtmestiku paigutust ja hilisemat hooldust |
|||
|
19 |
Aksessuaarid, nagu vask, kaabliside, positsioneerimisklamber, plastkate |
- |
- |
Aidake juhtmestiku paigaldamisel, komponentide kinnitamisel ja isolatsioonikaitsel, tagage korralik sisemine juhtmestik ja kindel komponentide paigaldamine ning parandage töökindlust |
750KW 7-kanalivõrguga seotud kapp
Sissetuleva liini ja põhiahela komponendid
Põhivõrk-Ühenduslüliti (NXA16N16-MF4 1250A, 4P 65kA)
Arvutamise alus:
Süsteemi koguvõimsus: 750 kW
Nimipinge: 380 V (kolm{1}}faasiline)
Võimsustegur: konservatiivselt hinnanguliselt 0,8
Koguvoolu arvutus:
Tavaline töövoolu vahemik on ligikaudu 1200-1300A
Intelligentsed funktsioonid: varustatud elektrilise avamise/sulgemise, alapinge vabastamise, pinge{0}}kontrolli sulgemise ja viivitusfunktsioonidega, mis tagavad turvalise ja kontrollitud võrguühenduse-toimingud.
Sisendkaitselüliti (NM1-250L/4300B 50kA)
Hinnanguline võimsus inverteri kanali kohta:
7 sisendkanalit, igaüks umbes 107 kW
Praegune kanali kohta:
Valiku põhjendus:
250A reiting tagab 1,23-kordse ülekoormusvõimsuse, tagades, et inverteri lühiajalise-ülekoormuse korral ei tekiks häirivaid väljalülitusi.
50 kA katkestusvõimsus vastab lühis{1}}voolutaluvusnõuetele võrgu-ühenduspunktis.
Mudel 4300B (abikontaktidega) hõlbustab oleku kaugjälgimist.
Eralduslüliti (1500A/4P HD12)
Valiku alus:
Nimivool: 1500A > pealüliti 1250A, vastab isolatsiooninõuetele.
Pakub nähtavaid katkestuskohti, et tagada hoolduspersonali täielik ohutus.
4-pooluseline disain tagab kõigi pingestatud juhtide täieliku isolatsiooni.
Siinilatt (80 × 10 mm vaskvarras)
Valiku alus:
Vasest siinide praegune-kandevõime: TMY-80 × 10 (800 mm²) suudab standardtingimustes kanda umbes 1600–1800 A.
Temperatuuri tõusu juhtimine: 1250A töövoolu juures 40K või sellega võrdne.
Piisav{0}}ristlõikepindala tagab madala impedantsi ja minimaalse võimsuskao.
Mitu siinituge tagavad mehaanilise stabiilsuse{0}}lühise elektromagnetiliste jõudude korral.
Sisend miniatuurne kaitselüliti (NXB-32A/4P)
Valiku põhjendus:
Spetsiaalne toiteallika kaitse toitebüroo mõõtekogumisklemmi jaoks.
32A reiting tagab selektiivsuse ülesvoolu kaitseseadmetega.
4-pooluseline disain tagab mõõtmise toiteallika täieliku isolatsiooni.
Kaitsemooduli komponendid
1. Vahelduvvoolu liigpingepiirik (NXUII-C40/40kA)
Valiku alus:
40 kA (8/20 μs) tühjendusvõimsus vastab madalpinge jaotussüsteemide II klassi katsenõuetele.
Maksimaalne pidev tööpinge Uc~385V AC, sobib 380V süsteemidele.
Kaitsetase Üles Vähem kui 1,8 kV või sellega võrdne, kaitstes tõhusalt allavoolu seadmeid.
Liigepingepiiriku kaitselüliti (NXB-63/63A/4P)
Valiku põhjendus:
Liigpingepiiriku esi-otsa kaitse, et vältida selle mõjutamist peavooluringil lühise rikke korral.
63A nimiväärtus koordineerib liigpingepiiriku nimilahendusvoolu.
Mõõtmismooduli komponendid
1. Mõõtevoolutrafo (1200/5A klass 0,5)
Valiku alus:
Põhiahela vool on täiskoormusel umbes 1200-1300A.
1200/5A suhe annab nimikoormusel 5A sekundaarvoolu, mis sobib tavaliste mõõteseadmete jaoks.
1250A põhivoolu juures sekundaarvool=(1250/1200)×5 ≈ 5,21A, arvesti mõõtepiirkonnas.
Täpsusklass 0,5 vastab kommertsrakenduste võrgu{1}}ühenduse mõõtmise nõuetele.
Nimikoormus ühtib multifunktsionaalse arvesti sisendtakistusega.
2,380 V multifunktsionaalne arvesti (RS485 sidega)
Valiku põhjendus:
Näitab võimsust, pinget, voolu, sagedust, võimsustegurit ja energiat.
RS485 side võimaldab andmete üleslaadimist seiresüsteemidesse.
Vastab fotogalvaanilise võrgu{0}}ühenduspunktides andmete kogumise ja jälgimise võrgunõuetele.
Toetab nii kohalikku kuvamist kui ka kaugandmete edastamist.
3. Toiteindikaatori tuled (kollane/roheline/punane)
Valiku põhjendus:
Annab seadme oleku intuitiivse visuaalse näidu:
Punane: toide sisse / võrk-ühendatud
Roheline: ooterežiim / valmis
4. Plii tihend jaotuskarp ja sarveklamber (2 komplekti)
Valiku põhjendus:
Vargusvastane-elektri-funktsioon, mis kaitseb mõõteahela juhtmeid.
Tagab energiamõõtmisandmete autentsuse ja täpsuse.
Vastab toiteallika büroo nõuetele mõõtekindluse osas.
Juhtimis- ja sidemooduli komponendid
1.Ajarelee
Valiku põhjendus:
Pakub viivituse juhtimisfunktsioone koordineeritud tööks.
Töötab põhivõrgu{0}}ühenduslülitiga, et rakendada viivitatud sulgemise/avamise loogikat.
Hoiab ära samaaegsed lülitustoimingud, mis võivad põhjustada süsteemihäireid.
2. Vahereleed (4 ühikut)
Valiku põhjendus:
Võimendage kontrolleri või käsitsi lülitite juhtsignaale.
Teisendage juhtimisloogika suure vooluga{0}}kontaktorite ja kaitselülitite juhtimiseks.
4 ühikut on eraldatud:
Sulgemiskäsk (1)
Avamiskäsk (1)
Oleku tagasiside (1)
Blokeerimisloogika (1)
Tagab sulgemise/avamise juhtkäskude usaldusväärse täitmise.
Sulgemis-/avamisnupud ja ülekandelüliti
Valiku põhjendus:
Käsitsi juhtnupud: lubavad võrgu{0}}ühendusahela kohalikku kasutamist hoolduse või hädaolukordade ajal.
Ülekandelüliti: võimaldab lülituda käsitsi ja automaatse juhtimisrežiimi vahel.
Automaatrežiim: võtab vastu kaugjuhtimis-/PLC-käske
Käsirežiim: kohalik töörežiim hoolduse või hädaolukorra jaoks
Kapi ja abimooduli komponendid
1.GGD standardkapp (L 1000 × D 800 × K 2200 mm)
Valiku põhjendus:
GGD-kapp on standardne madalpinge{0}}jaotuskapp, mis sobib suure voolu ja mitme vooluahelaga{1}}paigutuste jaoks.
Mõõdud mahutavad:
Pealüliti (raami suurus 1250A)
7 sisendlülitit (igaüks 250A)
Siinisüsteem
CT-d, arvestid, juhtimisseadmed ja abikomponendid
Pihustuskattega-külmvaltsitud terasplaat tagab põhilise korrosioonikaitse.
Sisetingimustes kasutamiseks piisava ventilatsiooniga soojuse hajutamiseks.
2. Sekundaarsed toitekaitsmed (RT28-32/6A, 6 ühikut)
Valiku põhjendus:
Kaitske sekundaarseid toiteahelaid (juhtvõimsus, sidemooduli toide, instrumendi toide).
6A nimivõimsus talub lühiajalisi-sisustusvoolusid, pakkudes samal ajal kiiret lahtiühendamist lühise ajal.
6 ühikut on eraldatud:
Juhtahela võimsus (2)
Mõõteahela võimsus (2)
Sidemooduli toide (1)
Varu (1)
3. Sekundaarsed juhtmestiku kaablid, klemmid ja tarvikud
Valiku põhjendus:
Signaali edastamise ja toiteallika ühendused kõikidele juhtimis- ja seirekomponentidele.
Standardsed klemmid tagavad usaldusväärsed ühendused ja hõlbustavad hooldust.
Õige juhtme suurus voolu{0}}kandevõime ja pingelanguse nõuete jaoks.
|
Ei. |
Komponendi nimi (koos mudeli ja spetsifikatsiooniga) |
Üksus |
Kogus |
Funktsiooni moodul |
Mooduli vastav põhifunktsioon |
Komponendi funktsiooni kirjeldus |
Pilt |
|
1 |
Põhivõrk-Ühenduslüliti (NXA16N16-MF4 1250A, 4P 65kA) |
Tükk |
1 |
Sissetuleva liini ja toitejaotusmoodul |
Inverteri vahelduvvoolu väljundi vastuvõtmine, voolu kogumine ja jaotamine ning põhivõrgu-ühendusahela kanali loomine |
Fikseeritud intelligentne pealüliti koos elektrilise avamise/sulgemise, alapinge vabastuse, pinge{0}}sulgemise kontrollimise ja viivitusfunktsioonidega. Kaitseb peavoolu + ülekoormus-/lühis{3}} |
|
|
2 |
Sisendkaitselüliti (NM1-250L/4300B 50kA) |
Tükk |
7 |
250A sisendkaitselüliti, mis vastutab iga inverteri sissetuleva liini katkemise ja{1}}lühise/ülekoormuskaitse eest |
|
||
|
3 |
Sisend miniatuurne kaitselüliti (NXB-32A/4P) |
Tükk |
1 |
Toiteallika lüliti kommunaalarvete kogumisklemmi jaoks, mis tagab mõõteterminali sõltumatu toiteahela kaitse |
|
||
|
4 |
Siinilatt (80 × 10 mm vaskvarras) |
Määra |
Mitu |
Kandke suurt voolu, koguge voolu 7 sisendkaitselülitilt ja edastage see põhivõrgu-ühenduslülitile ja võrgu poolele |
|
||
|
5 |
Eralduslüliti (1500A/4P HD12) |
Tükk |
1 |
Pakkuge hoolduse ajal ilmseid katkestuskohti, et tagada käitaja- ja hoolduspersonali isiklik ohutus |
|
||
|
6 |
Vahelduvvoolu liigpingepiirik (NXUII-C40/40kA) |
Määra |
1 |
Võre{0}}ühenduse kaitsemoodul |
Tagage elektritootmissüsteemi ja elektrivõrgu kahepoolne{0}}ohutus, vältige võrgutõrgetest/pingetest põhjustatud seadmete kahjustamist |
Vahelduvvoolu piksekaitse, summutab mööduva liigpinge, kaitseb kapis olevaid elektrilisi komponente pikselöögi või võrgu kõikumise eest |
|
|
7 |
Liigepingepiiriku kaitselüliti (NXB-63/63A/4P) |
Määra |
1 |
Liigpingekaitse sisendi juhtimine, liigpingepiiriku ahela sisse--väljalülitamine, piksekaitsefunktsiooni realiseerimine |
|
||
|
8 |
380 V multifunktsionaalne arvesti (RS485 sidega) |
Tükk |
1 |
Võimsuse mõõtmise ja seire moodul |
Mõõtke täpselt võrguga{0}}ühendatud elektrienergiat, jälgige elektrivõrgu/energiatootmissüsteemi tööparameetreid ja esitage andmeid arvelduse/diagnostika jaoks |
Kuva võimsus, pinge, vool, toetab RS485 sidet, teostab elektrienergia mõõtmist ja andmeedastust |
|
|
9 |
Mõõtevoolutrafo (1200/5A klass 0,5) |
Tükk |
3 |
Teisendage 1200A suur vool 5A väikeseks signaaliks, kohanege multifunktsionaalse arvesti mõõtmisega, tagage mõõtmise täpsus ja seadmete ohutus |
|
||
|
10 |
Toiteindikaator (kollane/roheline/punane) |
Tükk |
5 |
Kuvage intuitiivselt seadme tööolekut (nt sisselülitamine, võrguühenduse sulgemine, tõrkealarm jne) kohalikuks vaatamiseks |
|
||
|
11 |
Plii tihend jaotuskarp, sarveklamber |
Määra |
2 |
-Elektri{1}}vargusevastane kasutamine, tagage elektrienergia mõõteandmete autentsus ja turvalisus |
|
||
|
12 |
Ajarelee |
Tükk |
1 |
Võrgu{0}}ühenduse juhtimis- ja sidemoodul |
Teostage võrgu{0}}ühendusahela intelligentne ümberlülitamine, vahetage teavet võrgu dispetšer-/fotogalvaanilise seiresüsteemiga ja täitke dispetšerdamisnõuded |
Pakkuge viivituse juhtimisfunktsiooni, tehke koostööd põhivõrgu{0}}ühenduslülitiga, et realiseerida viivitatud sulgemise/avamise loogika |
|
|
13 |
Vaherelee |
Tükk |
4 |
Võimendage juhtsignaale, teisendage juhtimisloogikat, tagage sulgemise/avamise ja muude juhtkäskude usaldusväärne täitmine |
|
||
|
14 |
Sulgemis-/avamisnupp, ülekandelüliti |
Tükk |
3 |
Juhtige kohapeal käsitsi võrgu{0}}ühendusahela sulgemist ja avamist, lülitage juhtimisrežiime (nt käsitsi/automaatne) |
|
||
|
15 |
GGD standardkapp (W1000 × D800 × K2200 mm) |
Tükk |
1 |
Kapp ja abimoodul |
Pakkuge paigalduskandurit ja kaitsekeskkonda, et tagada sisemiste komponentide stabiilne töö |
Sisekapp, külmvaltsitud plaatide pihustusvärvimine |
|
|
16 |
Teisene toitekaitse (RT28-32/6A) |
Tükk |
6 |
Kaitske sekundaarseid toiteahelaid, vältige juhtkomponentide kahjustamist sekundaarliinide ülekoormusest või lühisest |
|
||
|
17 |

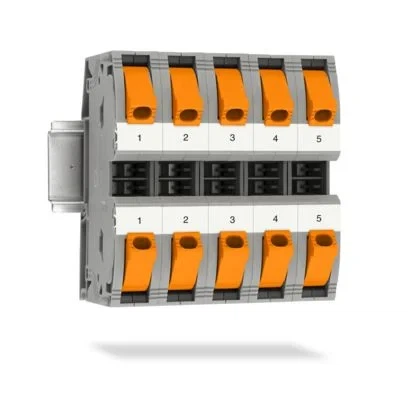

Sekundaarsed juhtmestiku kaablid, klemmid ja tarvikud |
Lot |
Mitu |
Standardige sekundaarliinide ühendus, realiseerige signaaliedastus ja erinevate juhtimis- ja seirekomponentide toiteühendus, hõlbustage hooldust |
|
