【Tootetutvustus】

Kamber	Monokristalliline, 182mmx91mm
Lahtrite arv	108（6×18）
Maksimaalne nimivõimsus (Pmax)	420W
Maksimaalne tõhusus	21,5 protsenti
Harukarp	IP68
Süsteemi maksimaalne pinge	1000V/1500V DC
Töötemperatuur	-40 kraadi – pluss 85 kraadi

【Tootekirjeldus】

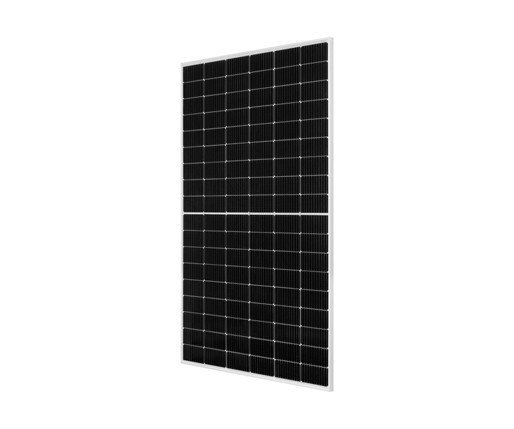

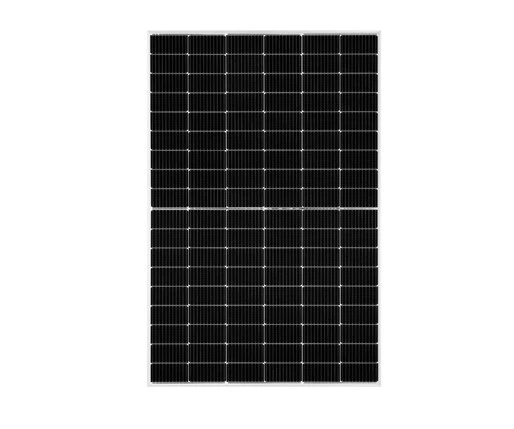

420 W suure tõhususega päikesepaneel on valmistatud M10 MBB PERC päikesepatareidest. See suure jõudlusega moodulite seeria pakub kõige kuluefektiivsemat lahendust elamute katusele päikesepatareide paigaldamiseks. Saadaval on üleni must, must raam või hõbedane raam ja mustad tagumised päikesepaneelid.

【Põhijooned】

Key features

【PV-mooduli mõõtmed】

product-854-417

【STC elektriandmed】

Maksimaalne nimivõimsus (Pmax) [W]	400	405	410	415	420
Lahtise vooluahela pinge (Voc) [V]	37.07	37.23	37.32	37.45	37.58
Maksimaalne võimsuspinge (Vmp) [V]	31.01	31.21	31.45	31.61	31.80
Lühisvool (isc) [A]	13.79	13.87	13.95	14.02	14.10
Maksimaalne võimsusvool (Imp) [A]	12.90	12.98	13.04	13.13	13.21
Mooduli tõhusus [ protsenti ]	20,48 protsenti	20,74 protsenti	21.00 protsenti	21,25 protsenti	21. 51 protsenti
Jõutaluvus	0~ pluss 5 W
Isc temperatuuri koefitsient (_Isc)	0,044 protsenti kraadi kohta
Voci temperatuurikoefitsient (_Voc)	-0,275 protsenti kraadi kohta
Temperatuuri koefitsient Pmax (_Pmp)	-0,350 protsenti kraadi kohta
STC	Kiirgus 1000W/m², elemendi temperatuur 25 kraadi, AM1,5G

【Elektriandmed NOCT-s ja töötingimused】

ELEKTRIPARAMEETRID NOCT
TÜÜP	400	405	410	415	420
Maksimaalne nimivõimsus (Pmax) [W]	302	306	310	314	318
Lahtise vooluahela pinge (Voc) [V]	34.88	35.12	35.23	35.37	35.50
Maksimaalne toitepinge (Vmp) [V]	29.26	29.47	29.72	29.89	30.09
Lühisvool (isc) [A]	11.03	11.10	11.16	11.22	11.29
Maksimaalne võimsusvool (Imp) [A]	10.32	10.38	10.43	10.50	10.57
NOCT	Kiirgus 800W/m², ümbritseva õhu temperatuur 20 kraadi, tuule kiirus 1m/s, AM1,5G

TÖÖTINGIMUSED
Süsteemi maksimaalne pinge	1000 V/1500 V DC (IEC)
Töötemperatuur	-40 kraadi ~ pluss 85 kraadi
Maksimaalne seeriakaitse	25A
Maksimaalne staatiline koormus, ees	5400Pa
Maksimaalne staatiline koormus, tagasi	2400Pa
NOCT	45±2 kraadi
Rakendusklass	A klass

【Voolu-pinge kõverad】

product-856-201

【Mehaanilised andmed】

SPETSIFIKATSIOONID
Kamber	Mono
kaal	21,5kg±3 protsenti
Mõõtmed	1722mm × 1134mm × 30mm
Kaabli ristlõike suurus	4 mm²(IEC), 12AWG (UL)
Lahtrite arv	108(6x18)
Harukarp	IP68, 3 dioodi
Ühendus	QC 4.10 (1000 V) / QC 4.10-35(1500 V)
Kaabli pikkus (koos pistikuga)	Portree: 300mm (pluss )/400mm (-) Rõhtpaigutus: 1200 mm ( pluss ) / 1200 (-)
Pakendi konfiguratsioon	36 tk kaubaaluse kohta, 216 tk/20 jalga konteiner 936 tk/40 jalga konteiner
